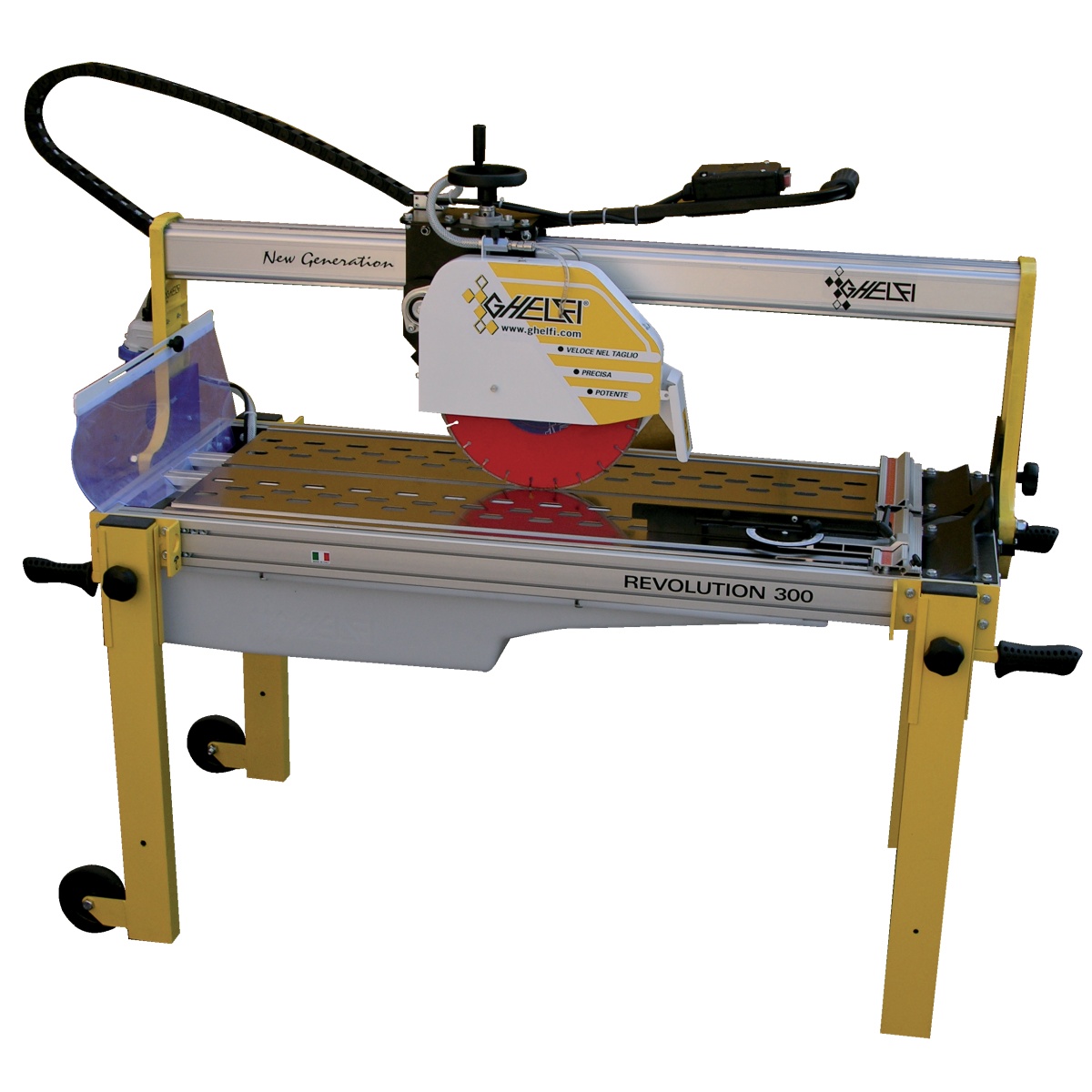

REVOLUTION 300

TELAIO IN ALLUMINIO

Il telaio principale è realizzato in profilati estrusi di alluminio ed è quindi immune alla ruggine, molto più robusto, ed anche più leggero rispetto a telai in ferro delle macchine di vecchia generazione, o di minor qualità. Inoltre – e forse soprattutto – la struttura in profilati di alluminio risulta indeformabile anche quando caricata di peso e appoggiata su terreni non perfettamente piani e questo contribuirà a preservare la precisione della linearità di taglio lungo tutta la vita del prodotto

PIANO DI LAVORO

Il piano di lavoro è in acciaio inossidabile e minimizza l’attrito con il materiale di taglio durante il posizionamento. E’ diviso in due parti, facili da sollevare per agevolare la pulizia della vasca. La larghezza complessiva del banco è di 57 cm, particolarmente indicato per supportare materiale ampio e pesante, ed ulteriormente estensibile tramite supporti laterali disponibili opzionalmente.

PONTE DI SCORRIMENTO E PARTI IN MOVIMENTO

Il ponte di scorrimento del gruppo di taglio è realizzato con un profilato estruso di alluminio di sezione 80x80mm, particolarmente robusto per la massima precisione di taglio su tutti i materiali supportati. La movimentazione del gruppo di taglio è assicurata da 5 cuscinetti speciali in acciaio inox, facilmente registrabili, che scorrono su 3 guide – due sopra al ponte, una sotto – anch’esse in acciaio inox. Contrariamente a quanto avviene su sistemi concorrenti basati su cuscinetti in nylon o altri materiali proni al deterioramento la resistenza all’usura è elevatissima, e le operazioni di manutenzione, registrazione – o sostituzione – sono ridotte a casi davvero eccezionali.

CATENA PORTACAVI

I cavi elettrici ed il tubo del liquido di raffreddamento afferenti al gruppo di taglio sono raccolti all’interno di una catena flessibile in plastica robusta, assemblata in modo da restare in ogni momento al di sopra del ponte di scorrimento, e così proteggere da danni accidentali potenzialmente pericolosi sia durante il taglio che durante la movimentazione. La catena è caratterizzata da anelli facilmente sostituibili singolarmente in caso di necessità.

TRASMISSIONE DIRETTA

Il sistema di trasmissione diretta tra motore e disco offre superiore spunto iniziale ed è perciò particolarmente efficiente, oltre che per il taglio di ceramica e gres porcellanato, anche per il taglio di alcuni materiali lapidei, in particolare il marmo.

VASCA

La vasca è realizzata in polietilene, un materiale plastico molto robusto, resistente alle basse ed alle alte temperature, indeformabile. Non fa ruggine, e non perde. Dotata di un pratico tappo filettato di cui è virtualmente impossibile il distacco accidentale, è facilmente pulibile.

TAGLIO A 45° “JOLLY”

Il ponte di scorrimento e il gruppo di taglio sono facilmente inclinabili per realizzazione di tagli a 45° (“Jolly”). E’ fornita di serie una prolunga dello squadro-base utile per estendere quello fissato sul banco di taglio e facilitare l’esecuzione del jolly su piastrelle di larghezza importante. Per i casi ancora più impegnativi sono disponibili opzionalmente controsquadri laterali e supporti bilaterali mobili.

BRANDEGGIO VERTICALE

Il brandeggio verticale del gruppo di taglio all’operatore di eseguire tagli speciali o fori rettangolari.

E’ comandato tramite un sistema a manovella che consente spostamenti millimetrici, una possibilità molto importante nella gestione del taglio a passate progressive.

PROTEZIONI MECCANICHE

Il gruppo di taglio è dotato di protezioni basculanti bilaterali per ridurre la dispersione di acqua e soprattutto il rischio operativo. I cavi elettrici e le condutture che afferiscono al gruppo di taglio sono a loro volta raccolte e protette all’interno di una catena flessibile in plastica in modo che restino sempre al di sopra del ponte di scorrimento della testa e quindi lontane dal punto di taglio.

SISTEMA ELETTRICO

L’interruttore è dotato di dispositivo magneto termico per la protezione elettrica del motore, e di bobina di sgancio contro le accensioni involontarie. In caso di corrente irregolare – per esempio a causa di un generatore di potenza insufficiente, o di un cavo elettrico troppo lungo o di sezione inadeguata – oltre che di surriscaldamento del motore il pulsante di accensione verde si sgancerà automaticamente per avvertire l’operatore della opportunità di sospendere il lavoro. Lo stesso avviene in caso di improvvisa interruzione della corrente elettrica, affinché il motore non si avvii senza preavviso al momento del ripristino dell’alimentazione.

POMPA ELETTRICA AD INDUZIONE MAGNETICA

La sua tecnologia consente di evitare automaticamente danneggiamento o bruciatura del motore anche in caso di intasamento.  A differenza delle pompe elettriche tradizionali è estremamente affidabile, e non richiede manutenzione.

GAMBE E RUOTE

Le gambe sono realizzate con tubolari metallici sezione 40x80mm particolarmente robusti pensati per supportare materiali lapidei di peso importante. Per facilitare il trasporto tutte le gambe sono scorrevoli rispetto al piano di lavoro. Il loro fissaggio comprende un sistema anticaduta che facilita enormemente la manovra anche ad un operatore solo. Le gambe posteriori sono provviste di ruote per la più comoda movimentazione della macchina sul cantiere.

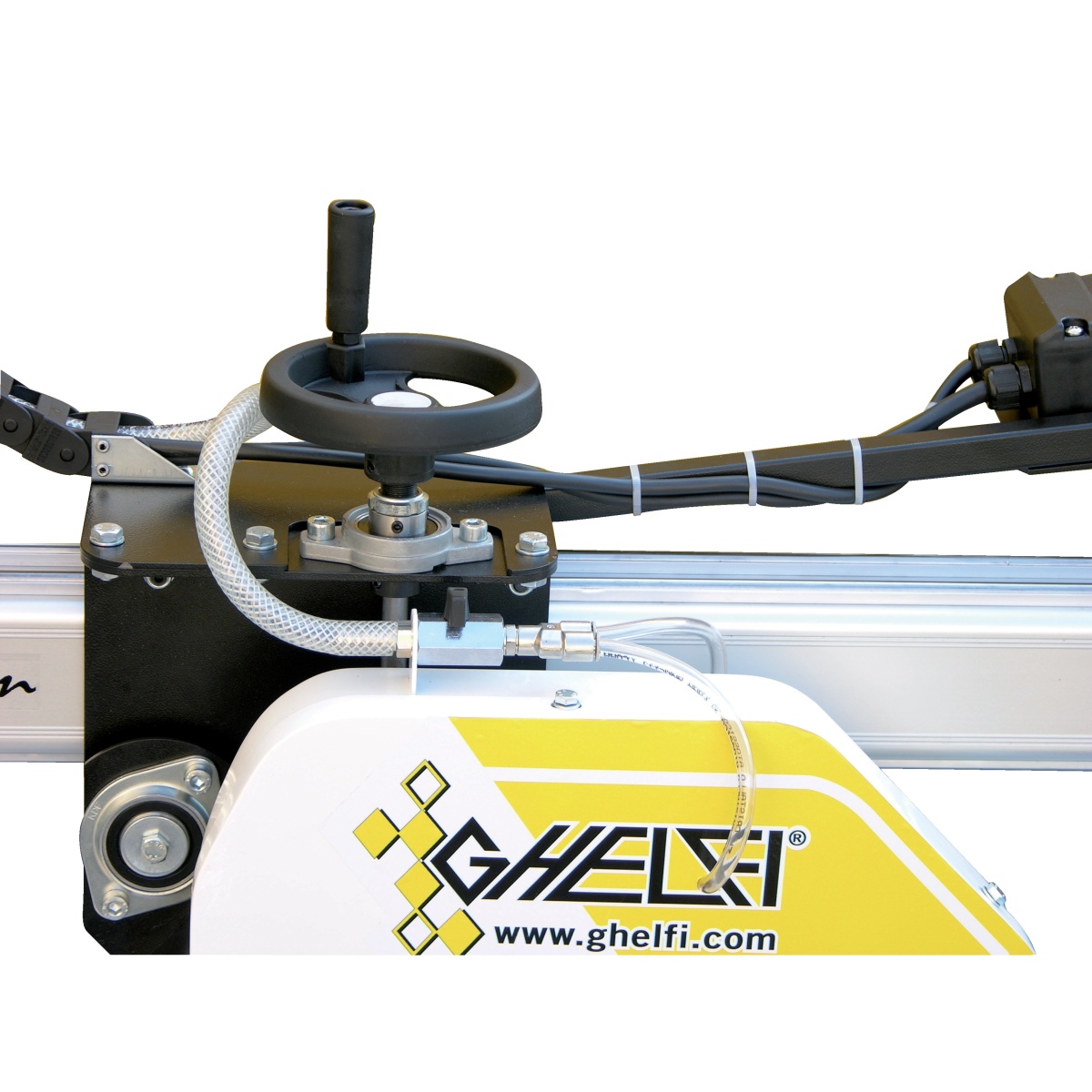

Il brandeggio verticale del gruppo di taglio viene regolato millimetricamente grazie ad un volantino.

 La movimentazione del carrello è basata su 5 cuscinetti blindati in acciaio inox che scorrono su 3 guide in acciaio inox

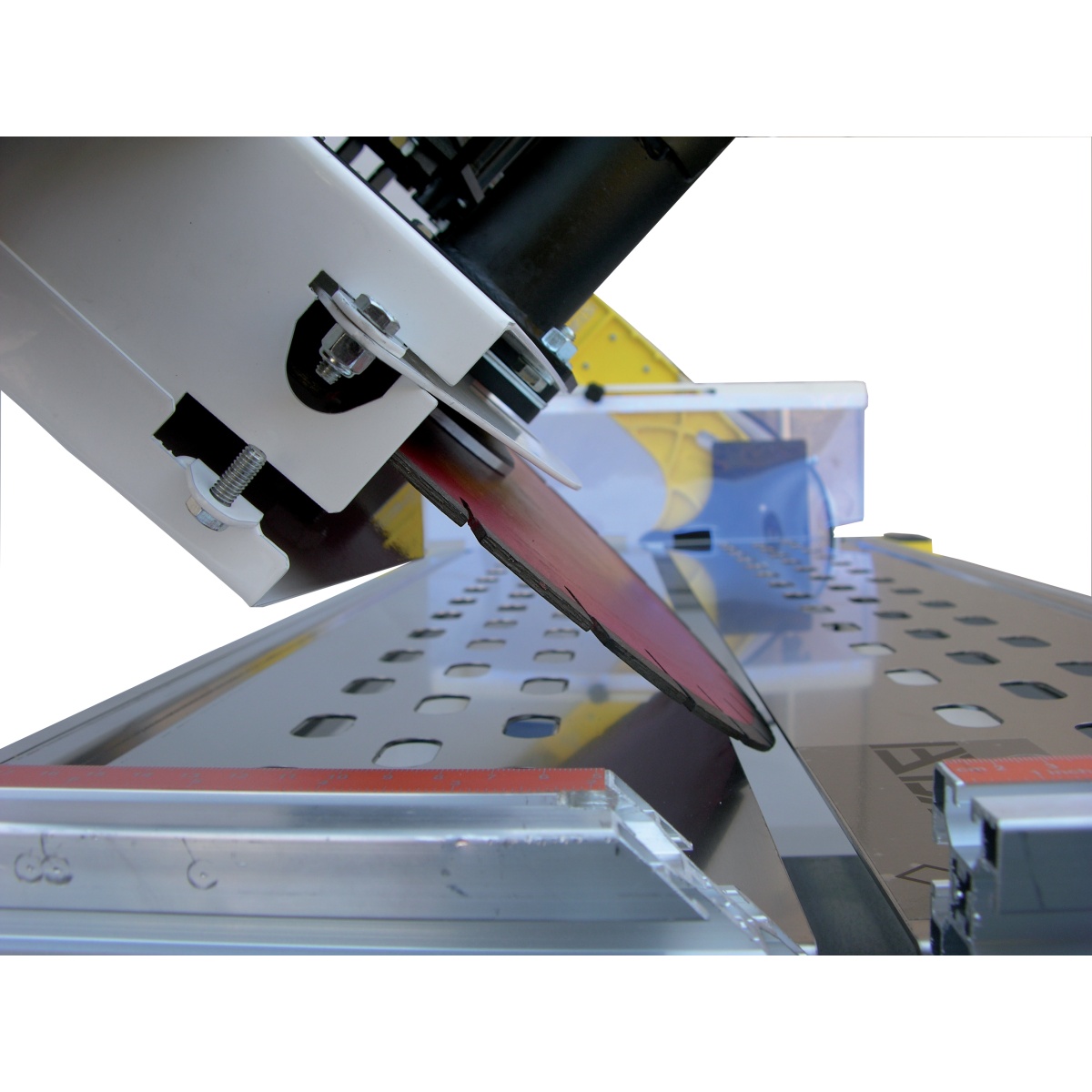

 Il taglio a 45° (jolly) si realizza in modo facile ed affidabile semplicemente reclinando il ponte di taglio.

L’indice graduato, presente ad entrambi i capi del ponte di scorrimento, rende facile ed immediata l’esecuzione di tagli obliqui ad angoli anche diversi da 45°

Gambe scorrevoli rispetto al piano per facilitare il trasporto e la protezione della macchina
