SQUALO TOP350
PrintSQUALO TOP350 – MACCHINA A PONTE PER TAGLIO AD ACQUA MOTORE 3HP 230V, FORNITA SENZA DISCO. SPESSORE DI TAGLIO CON DISCO Ø350 SINGOLA PASSATA 11CM. DISPONIBILE IN DUE LUNGHEZZE, OPPURE IN LUNGHEZZA A RICHIESTA
Scarica la brochure PDF
SQUALO TOP350

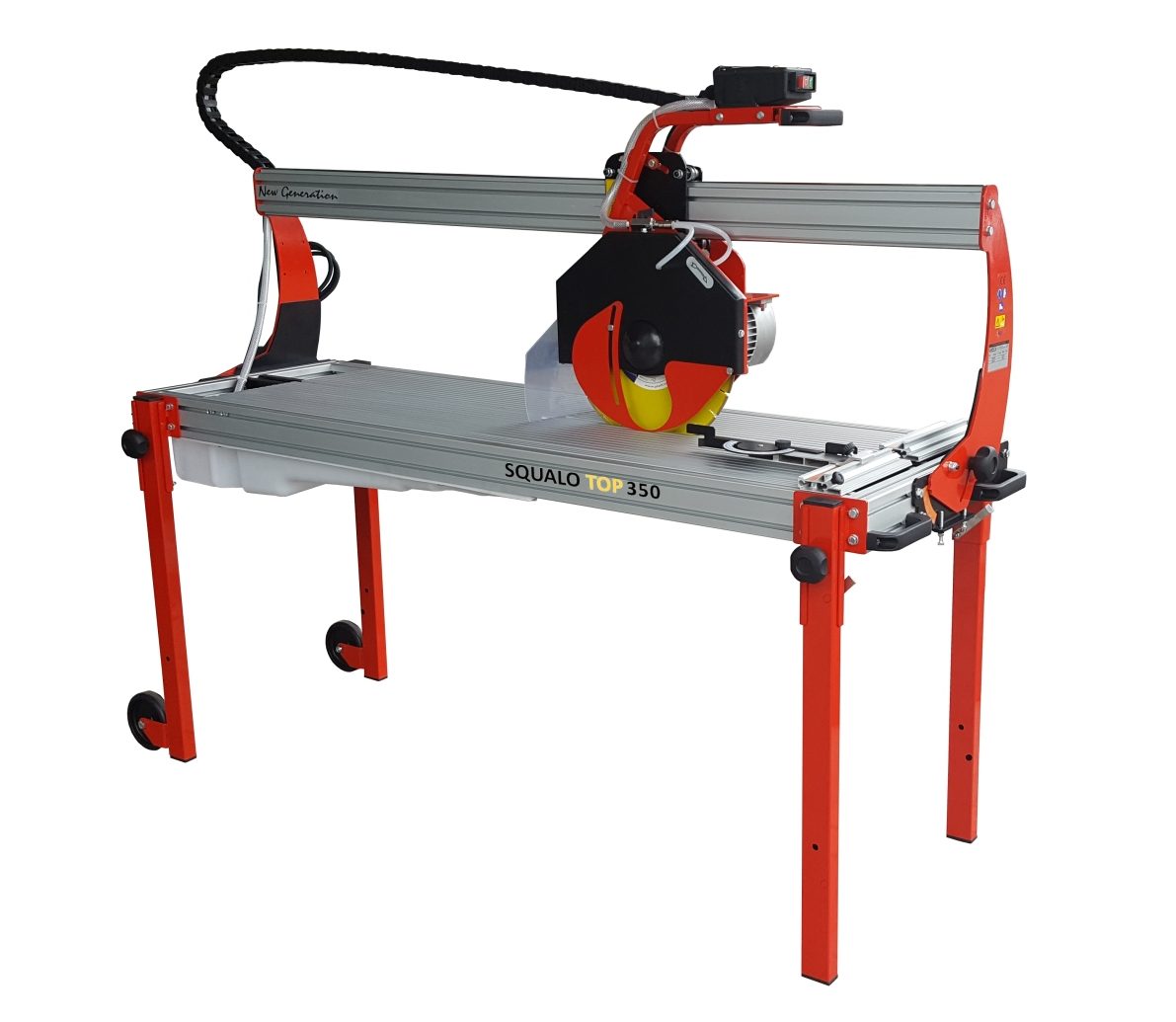

Macchina a ponte per il taglio ad acqua di piastrelle in ceramica, gres porcellanato, cotto.
Dotata di motore monofase da 3HP a trazione diretta, può montare anche dischi Ø 350 mm, e taglia materiali di spessori fino a 110 mm in singola passata. E’ disponibile in due modelli capaci di diverse lunghezze massime di taglio:
Art. 1127 SQUALO TOP350 100 – Per tagli di lunghezza fino a cm.100
Art. 1128 SQUALO TOP350 130 – Per tagli di lunghezza fino a cm.130
Come per tutte le macchine della serie Ghelfi “New Generation” la sua struttura principale è costruita interamente in alluminio: è quindi estremamente resistente a qualsiasi deformazione, garantisce ottima precisione di taglio stabile nel tempo, e una vita utile molto estesa.
Tutte le macchine da taglio Ghelfi ed i loro componenti sono costruiti ed assemblati nello stabilimento di Bologna, lo stesso dove da oltre 40 anni continua ad accumularsi e ad evolvere l’esperienza nella ricerca, progettazione, realizzazione ed assistenza sui macchinari e gli accessori necessari ogni giorno ai professionisti della piastrella, della pavimentazione e dell’edilizia.
Serviamo anche la clientela più esigente, o con necessità inusuali, con un efficiente servizio di realizzazione di macchine personalizzate.
Perché SQUALO TOP350 è la scelta migliore ?
| TELAIO IN ALLUMINIO | Il telaio principale, in profilati estrusi di alluminio, è molto più robusto del telaio delle macchine di vecchia generazione, tutte in ferro. E non arrugginisce. Inoltre, e soprattutto, la struttura in alluminio è indeformabile anche quando poggia su terreni non perfettamente piani, mantenendo così la massima garanzia di linearità di taglio. |
| PIANO DI LAVORO | Il piano di lavoro è tutto in alluminio – anch’esso quindi è inattaccabile dalla ruggine e minimizza l’attrito con il materiale di taglio durante il posizionamento. E’ diviso in due parti, facili da sollevare per pulire la vasca. La larghezza complessiva del banco è di 50 cm, per gestire comodamente anche il taglio delle piastrelle più grandi. |
| VASCA | La vasca è realizzata in polietilene, un materiale plastico molto robusto, resistente alle basse ed alle alte temperature, indeformabile. Non fa ruggine, non perde. Dotata di un pratico tappo filettato, di cui è virtualmente impossibile il distacco accidentale, è facilmente pulibile. |
| PARTI IN MOVIMENTO | La movimentazione del gruppo di taglio è assicurata da 4 cuscinetti speciali in acciaio inox, facilmente registrabili, che scorrono su due guide anch’esse in acciaio inox. La resistenza all’usura è elevatissima, e le operazioni di manutenzione – o sostituzione – sono azzerate o ridotte a casi davvero eccezionali. |
| JOLLY | Il sistema di scorrimento e il gruppo di taglio sono facilmente inclinabili per realizzazione di tagli a 45° (“jolly”) o diversa angolazione. E’ fornito di serie uno squadro aggiuntivo utile per prolungare quello fissato sul banco di taglio e facilitare l’esecuzione del jolly su piastrelle grandi. Per i casi ancora più impegnativisono disponibili opzionalmente controsquadri laterali e supporti bilaterali mobili. |
| BRANDEGGIO | Il brandeggio verticale del gruppo di taglio consente all’operatore di realizzare fori o tagli particolari, oltre che regolare lo spessore di taglio al valore desiderato con estrema facilità. |
| CATENA PORTACAVI | I cavi elettrici ed il tubo del raffreddamento sono raccolti all’interno di una catena portacavi in plastica che protegge da danni accidentali potenzialmente molto pericolosi. |
| PROTEZIONI | Il gruppo di taglio è dotato di una protezione frontale e di protezioni bilaterali per ridurre la dispersione di acqua e soprattutto il rischio operativo. I cavi e le condutture che afferiscono al gruppo di taglio sono raccolte e protette all’interno di una catena flessibile in plastica. |
| INTERRUTTORE | L’interruttore è dotato di dispositivo magneto termico per la protezione elettrica del motore, e di bobina di sgancio contro le accensioni involontarie. |
| POMPA | Estremamente affidabile, priva di filtri da pulire, priva di manutenzione. |
| GAMBE | Le gambe posteriori sono provviste di ruote per la movimentazione della macchina sul cantiere. Per facilitare la movimentazione sui mezzi di trasporto tutte le gambe sono retraibili rispetto al piano di lavoro. |
 |
Testa di taglio inclinabile per l’esecuzione del Jolly fino a 45° |
 |
Indice graduato per la regolazione del taglio inclinato. |
 |
Gambe retraibili e ruote di trasporto. |
 |
Brandeggio libero mediante impugnatura per facilitare la realizzazione di scatole, tori, tagli all’interno della piastrella. |
 |
Coppia di rulliere per estendere lateralmente il piano di lavoro (opzionali) |
| ARTICOLO | DESCRIZIONE |
|---|---|
| 1127 | SQUALO TOP350 100 – MACCHINA DA TAGLIO CM.100 SENZA DISCO |
| 1128 | SQUALO TOP350 130 – MACCHINA DA TAGLIO CM.130 SENZA DISCO |
